FTI FormingSuite®快速生成数模的工艺补充面解决方案

FormingSuite® SDF Fast die face design for deep drawn panels


FormingSuite® SDF用于创建深拉伸钣金的快速模面设计

FTI FormingSuite® STRULPTURED DIE FACE使成本工程师能够快速创建和变形模面设计,以准确捕捉真正的金属成型过程。拉制的部件需要额外的材料(模面)以满足所需的金属材料流动。只需几分钟,SCULPTURED DIE FACE可以快速轻松地创建数百个表面来表示第一个成型工序数模的绘制,从而为拉深制件提供更准确的板材形状。这对于确定准确的冲压材料成本和科学地估算冲压模具成本至关重要。

成本工程师需要考虑拉伸制件的模面以控制金属流动。SCULPTURED DIE FACE是一种流线型绘图模具开发软件,可快速生成第一个成型工序的几何体。它以最小拉深深度考虑模具冲压方向,初始冲头接触,平衡切边角度以实现最小CAM侧整行程,创建可展开的工艺补充面,建立打孔开口线并将补充面延伸到零件的修剪线之外。SCULTPURED DIE FACE顺畅地将所有数据链接到可行的第一个成形工序的几何体中以进行下游处理。

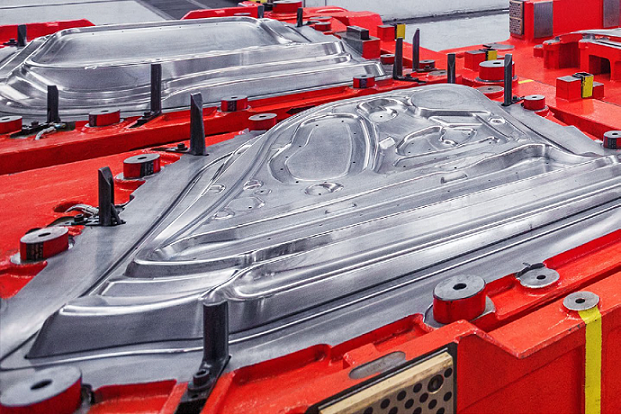

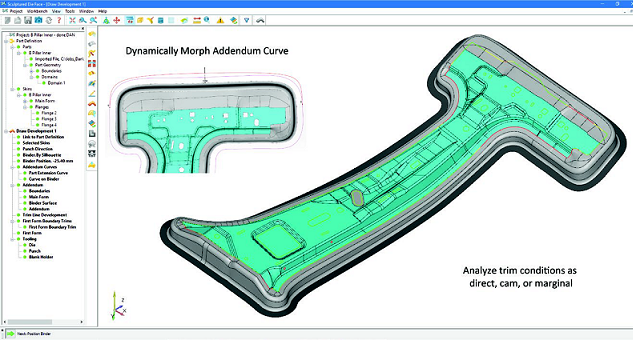

通常,将额外的材料添加到原始部件形状(凸模延伸曲线)以使金属从部件形状流到压料面以减轻成形严重度。法兰可以布置在冲头面,模面或压料面上。高度互动的变形工具使用户能够塑造额外的材料,使金属在更复杂的过渡区域上平滑流动。

结果是用于成本工程的完全定义的可行性模面,以确定拉深件最小化的坯料尺寸。模具工程师可以在几分钟内生成并评估多种模具设计方案。该数据无缝传递给COSTOPTIMIZER®,以便快速准确地进行成本核算和估算。


FormingSuite® SDF解决方案的特点与优势
  • 创建第一个成形工序的拉延模型,以便为拉深制件精确估算材料成本
  • 执行冲压功能识别以从第一次成形拉延中删除二次操作
  • 确定冲压件法兰展开对冲头面,模面或压料面的影响
  • 在分析修边条件,拔模角度和负角时,优化压力轴方向以最小化负角或拉深深度
  • 使用各种强大的行业驱动方法可构建复杂的弯曲压料面几何形状
  • 在模具表面上精确展开法兰,翻边面和延伸几何形状
  • 导出表面数据以在COSTOPTIMIZER®中用于成本计算和估算
