JSTAMP 冲压仿真软件 —— 解决方案

适合高强度铝板的高精度评分析的屈服函数的各向异性参数同步软件Mat YLD

了能熟运用到冲成形模高精度化
使用Yoshida等高次屈服函数

屈服函数的各向异性参数同步

·                                 最适合高强度铝板的高精度评价分析

·                                 根据实验结果确定高次屈服函数参数

·                                 起皱和回弹解析的高精度化

开发者 株式会社CEM研究所(広島大学VBL)

Mat YLD的优势

为了高精度的仿真

为了熟练运用高次屈服函数

随着对高强度铝板汽车零部件的应用的增加,使用了Yoshida(6次屈服函数)Yld2000-2D等的高次屈服函数的高精度评价在冲压成形模拟中

成为必要不可缺少的。因为使用Mat YLD的话从实验结果简单地能同定高次屈服函数的参数,能进行「成形途中的皱纹表现性能的提高」

「回弹的高精度化」的冲压成形模拟的高精度评价。


高强度铝板成形过程皱纹的高精度评价

高强度铝板的冲压成型,成为成形过程中发生的最终的产品起皱不良的原因。使用了以往型的Hill"48等的异向型屈服函数的情况,

不能表现这样的成形过程中发生的起皱,试模后大幅度的返工发生。通过使用Mat Para,可以活用YoshidaYld2000-2d等高次屈服函数,

在成型过途中出现的起皱可以得到高精度的评价。


从测试结果自动确定复杂函数的参数

可以确定YoshidaYld2000-2dGotoh等最新的高次屈服函数的参数。根据板的三向的短轴拉伸试验数据(流动应力·屈服应力:σ0,σ45,σ90,

r值:r0, r45, r90)和等2轴拉伸应力(σb)少的实验数据来确定各向异性曲服函数的参数。

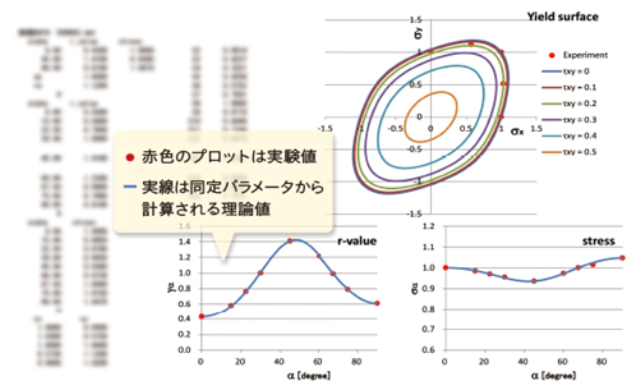

材料特性理解深入描绘

可以绘制表示材料特性的屈服曲面、短轴的流动应力和r值的图表。根据这个,Mat YLD作为加深材料特性的理解·评价的工具

也能利用。


Mat YLD的功能

屈服函数的各向异性参数同步工具

Mat YLD是屈服函数的各向异性参数同步工具。高次屈服函数的参数从实验结果简单地测定,实现在冲压成形模拟的成形过途中的起皱

表现性能的提高和高精度的回弹解析。

主要功能

自动定义函数参数

高强度铝板和各向异性大的钢板等,屈服函数的表现性对解析精度带来大的影响。通过使用MatYLD,可以很容易地从测试结果中确定

YoshidaYld2000-2dGotoh等高次屈服函数的参数。

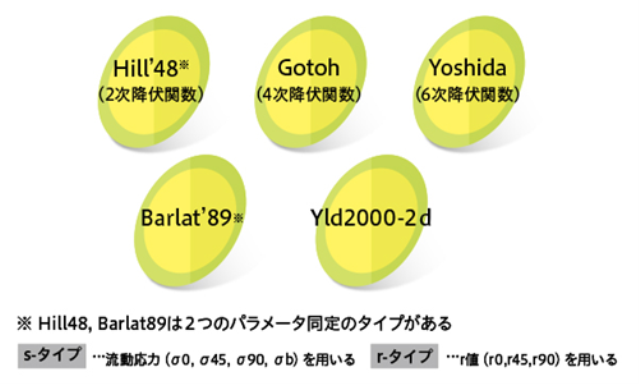

对应最新的屈服函数

可以确定YoshidaYld2000-2DGotoh等最新的高次屈服函数的参数。根据板的三向的短轴拉伸试验数据(流动应力·降伏应力:σ0,σ45,σ90,

r值:r0, r45, r90)和等2轴拉伸应力(σb)少的实验数据,可以确定各种异方性降伏函数的参数。

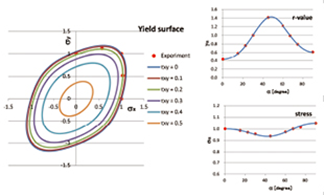

加深特性理解图表绘制

可以绘制表示材料特性的屈服曲面、短轴的流动应力和r值的图表。可以作为加深对材料特性的理解和评价的工具。

两个动作模式

有从试验结果自动同步参数的模式和输入材料参数绘制图表的模式两种动作模式。

操作环境

OS

·                                 Windows7
