JSTAMP 冲压仿真软件 —— 成功案例

基于预应变的U形冲压件弯曲回弹预测

背景:该案例是Numisheet’2011的第四个标准考题,主题是考虑预应变对U形冲压件弯曲回弹的影响,目的是测试板材冲压仿真软件预测高强度钢板回弹的性能。

仿真信息:其材料为高强度钢DP780,采用MatPara软件基于DP780基本力学性能参数进行拟合Y-U模型随动硬化的参数见图1。应用Y-U模型的拟合结果与拉伸压缩拉伸的测试数据匹配的很好,如图2所示。采用1/4对称模型进行仿真分析,所建立的有限元模型见图3

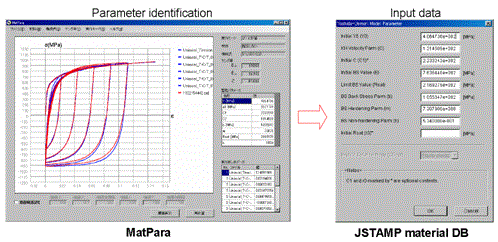

1 应用MatPara拟合YU模型所需参数

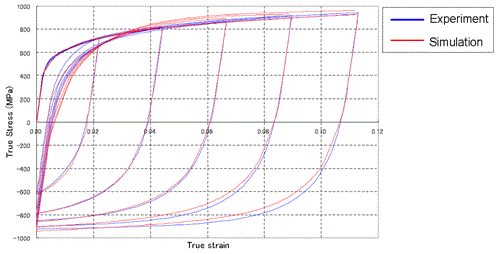

2 基于MatPara拟合的YU模型参数与材料测试的真实应力-真实应变曲线对比


3 仿真模型                           4 回弹评价特征角

仿真结果:如图5所示,由此可知,使用MatPara拟合的Y-U模型在进行高强度钢板回弹分析时精度非常可靠。

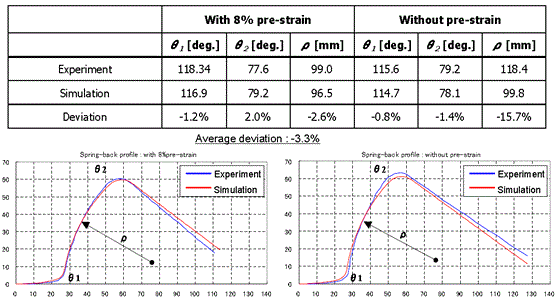

5 仿真结果与试验结果对比
