JSTAMP/NV2.10.0中文版正式发布

发布时间:2016-2-18发布人:admin


本次的更新包括:

1.压料板设定的新增功能
改善自动定位和模具底部的建模
现在支持使用弹簧特性进行载荷设定
2.改善修边功能
提升从修边线生成精细板料网格的性能和稳定性
现在支持通过在拉延/成形工序使用自适应网格连续求解计算到下一个修边工序
修边网格质量的提升
3.板料网格划分新增功能
支持沿板料边缘划分为精细的单元,而板料内部区域划分为较粗的单元
4.进一步完善工具网格划分
网格自动修正功能的提升
5.一个可以避免重力加载分析不可靠的新功能
板料可以使用很大的半径进行预弯
6./后处理中的其他更新

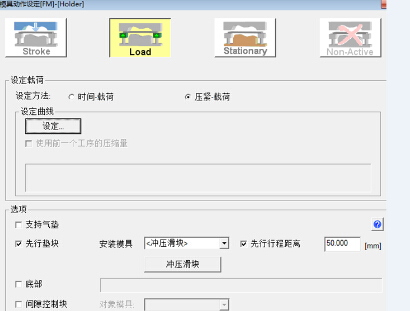

冲压滑块现在可以在先行垫块的[安装模具]列表框中进行

选择使用 <冲压滑块>,

1.在自动定位中弯曲凸模可以正确地移动到相应的位置.

               •需要同时设定滑块速度和先行垫块的行程距离. 当使用<冲压滑块>, 已存在的斜楔工序的设定功能不需要设定.

2.即使模具的冲压方向不在Z轴方向, [底部]选项也可使用.

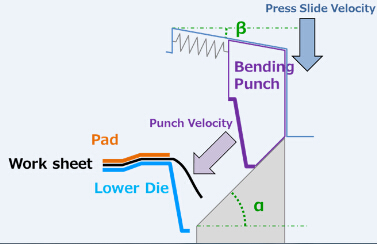

滑块速度与凸模速度之间的关系
For β of 0, Slide velocity = Punch velocity  * sinα.
For α of 0, Slide velocity = Punch velocity  * tanβ. In general, Slide velocity = Punch velocity  * (cosα*tanβ + sinα)

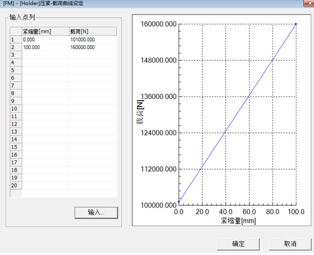

现在行程-依赖载荷的设定可以设定为载荷与弹簧压缩量曲线.



注意:使用多个弹簧,总载荷必须输入.




提升从修边线生成精细板料网格的性能和稳定性
组装时间的性能有明显提升,例如:
24 分钟 (2.9版本) -> 3 分钟30 ( 2.10版本).
(修边前大约 1,000,000 个单元,修边后大约 420,000 个单元)
注意: 当选择图1所示的 [从修边线制作网格] 会生成精细网格.
板料网格细化后会生成如图2所示的沿着边界的四边形单元.

                                  图片1                                                                                图片2
现在支持通过在拉延/成形工序使用自适应网格连续求解计算到下一个修边工序
在使用自适应网格的拉延或成形工序后面的修边工序中,现在可以选择 [使用和以前工序同样的网格] . 选择这个选项允许连续工序的求解.
[前工序的自适应网格作成然后分割] 按钮已删除因为选择 [使用和以前工序同样的网格] 会自动进行网格再划分.


修边网格质量的提升




板料网格划分现在支持指定内部区域和边界区域不同的网格尺寸.
这个功能即可生成沿着板料边缘为精细网格单元,然而板料内部区域为较粗的网格单元. 在翻边区域使用这种网格划分方式在减少总的单元数目和计算成本的同时会提升计算精度.



使用方法  需要注意的是,需要按照如下所示的步骤来使用这种新类型的板料网格划分.

1.在菜单栏选择 [文件] > [打开 CAD 文件]打开板料轮廓线的 CAD 文件.
2.在菜单栏选择 [CAD] > [生成板料网格] 进行板料网格的划分.
3.在菜单栏选择 [文件] > [另存 LS-DYNA 关键词文件保存板料网格.

4.在形状及工艺参数设定面板上的板料网格页面输入板料网格.

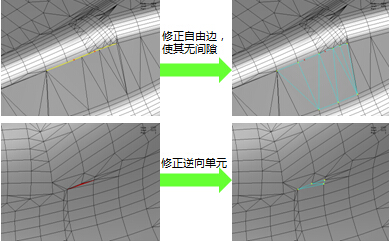

网格自动修正功能的提升.

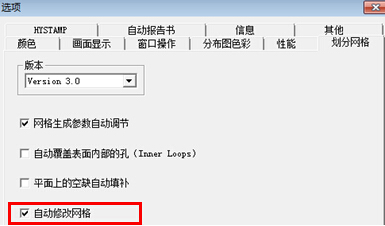

推荐使用在[选项]对话框中[划分网格]页面的[自动修改网格]设定. 使用 [自动修改网格], 在网格划分完毕的同时会自动执行修改网格.



一个新的选项追加到用于生成面网格的网格生成器,适合于实体网格的输入.
当使用 [用作实体网格面] 选项, 网格划分器
可以使用较大“最大单元边长“成功生成网格.
不会合并部件.

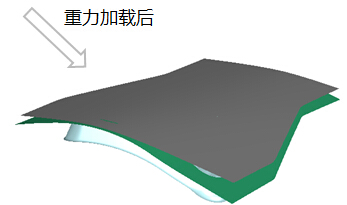

新增给予板料一个轻微初始偏转的功能. 这个功能能够避免在重力加载分析中可能存在不可靠的结果.

                10000 mm半径的初始偏转



                                                                                                         模型来源于Numisheet 2002 标准考题

选择一个弯曲选项,可以根据下模具的表面最好地描述预期的板料变形.
使用该功能,必需要LS-DYNA R6.1.1或更新版本的求解器.

在自重工序的[工序设定]对话框上的[基本]页面

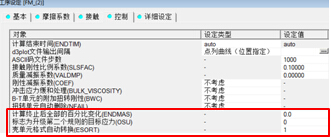

[前处理] 新增3个分析控制选项
[ENDMAS (计算终止后全部的百分比变化)]
当模型的质量百分比变化达到指定值,LS-DYNA 把模型输出到 d3plot文件并终止计算.
这个选项有助于找出单元发生过度变形而导致计算异常终止.
此功能与质量缩放技术(DT2MS)一起使用. 请注意:如果使用缩放系数为2.0的自动质量缩放将改变质量缩放.

[OSU (标志为升级第二个规则的目标应力)]
设定这个数值为1可以更新2阶目标应力,进而提升精度.
在重力加载分析中使用隐式算法,OSU 设定为 1 和 ESORT 设定为 2 可以避免在三角形单元可能出现的低精度应力或应变.
默认值为0.0, 意味着此功能在2.9版本被禁用.

[ESORT (壳单元格式自动转换)

使用数值2, 三角形单元的单元算法类型(ELFORM) 切换到 17 (全积分DTK 壳单元).

ESORT 2 (ELFORM 17) 可以避免尤其是工件在翻边区域附近的三角形单元可能出现的低精度应力或应变.

默认值为1, 意味着在2.9版本使用 ELFORM 4 (C0 三角形壳).




[前处理] 结果文件现在自动写入

执行成形工序的组装,前一工序的结果文件将被自动写出.


[前处理] 方向矢量现在很容易被复制或粘贴

[复制方向矢量] 和 [粘贴方向矢量] 菜单菜单项已被添加到用于指定行程/载荷方向编辑框的右键快捷菜单.

支持从电子表格应用程序 (例如 微软 Excel)粘贴到 Windows 剪贴板.


[后处理] 断面视图的注释现在可以显示零件的成分数值
